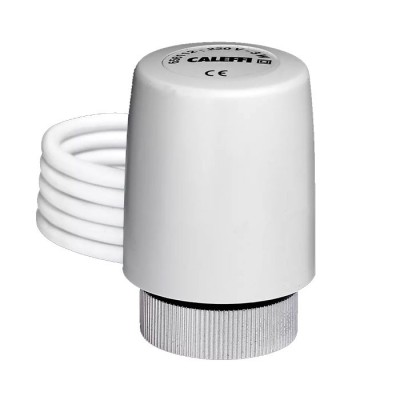

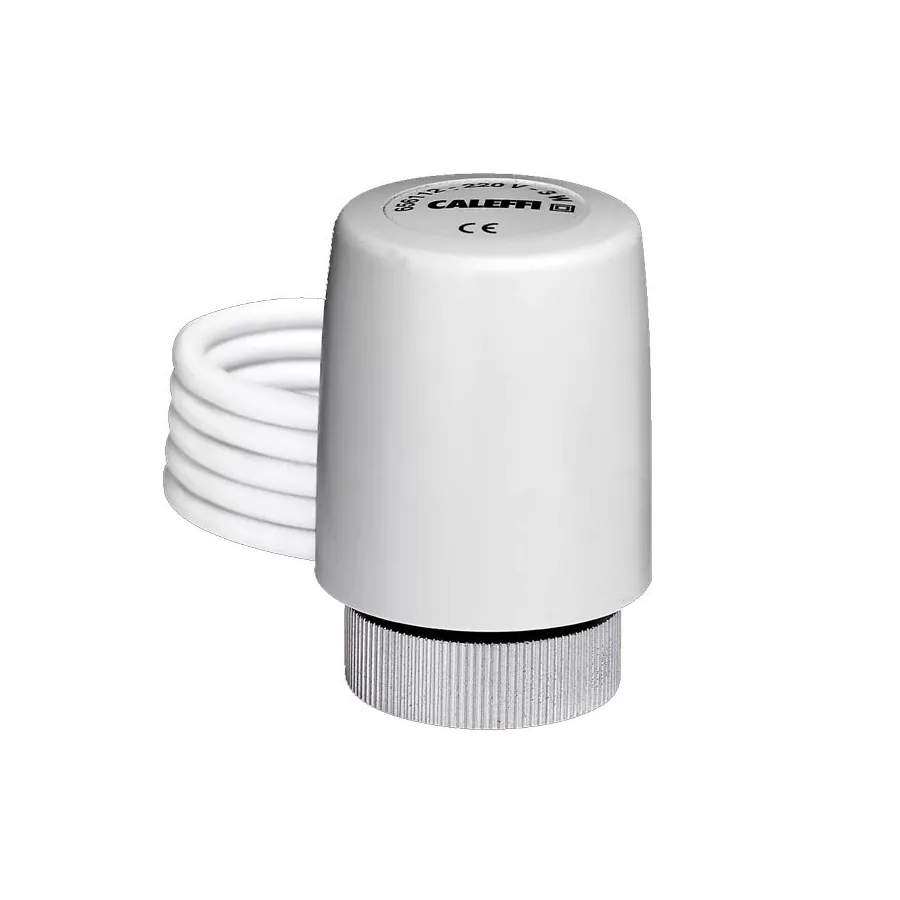

Caleffi 6561 – Comando elettrotermico 230 V (AC) a 4 fili con microinterruttore ausiliario – Normalmente chiuso
Il comando elettrotermico Caleffi 6561 è un dispositivo progettato per automatizzare l’apertura e chiusura di valvole termostatizzabili, valvole di zona e collettori in impianti radianti e a radiatori. Con microinterruttore ausiliario e configurazione normalmente chiusa, consente di controllare il flusso del fluido tramite segnali elettrici provenienti da termostati ambiente o altri interruttori elettrici, garantendo comfort, efficienza energetica e gestione precisa delle zone dell’impianto.
Caratteristiche principali
-
Modello: Caleffi 6561
-
Codice prodotto: 656112
-
Alimentazione: 230 V AC (disponibile anche versione 24 V AC/DC)
-
Assorbimento a regime: 3 W
-
Corrente di spunto: ≤ 1 A
-
Grado di protezione: IP 44 (posizione verticale)
-
Campo di temperatura ambiente: 0–50 °C
-
Lunghezza cavo alimentazione: 0,8 m
-
Portata contatto microausiliario (230 V): 0,8 A
-
Tipologia: normalmente chiuso (NC)
-
Compatibilità: valvole serie 338, 339, 401, 402, 425, 426, 421, 422, 455, 456, 220–227, 676–678 e collettori serie 664, 665, 668, 670, 671, S1
Principio di funzionamento
Il comando elettrotermico funziona in modalità normalmente chiusa:
-
Assenza di tensione: la valvola rimane chiusa, bloccando il flusso del fluido.
-
Presenza di tensione: l’elemento termostatico a cera attivato da una resistenza PTC apre la valvola, permettendo il passaggio del fluido.
Il dispositivo permette così la gestione automatica del riscaldamento, trasformando valvole manuali in automatiche e integrandosi con termostati locali o di zona.
Installazione
-
Il comando deve essere serrato a mano, senza strumenti, e non è smontabile per riparazioni.
-
Montaggio in posizione verticale o orizzontale, mai rovesciato.
-
Evitare posizioni che consentano alla condensa di penetrare nei circuiti con acqua refrigerata.
-
Mantenere uno spazio minimo di 20 mm tra comando e telaio in caso di montaggio su collettori o cassette, per facilitare manutenzione o sostituzione.
-
In impianti con più comandi collegati allo stesso termostato, valutare l’uso di un relè intermedio per evitare sovraccarichi.
Vantaggi principali
-
Automazione completa: trasforma valvole manuali in automatiche, controllate elettricamente.
-
Compatibilità ampia: con numerose serie di valvole radiatori, valvole di zona e collettori Caleffi.
-
Microinterruttore ausiliario integrato: consente segnali di conferma o gestione parallela.
-
Efficienza energetica: gestisce singole zone, evitando sprechi di energia.
-
Affidabilità: struttura robusta e resistente con grado di protezione IP44.
Applicazioni consigliate
-
Impianti di riscaldamento a radiatori o pannelli radianti
-
Collettori e valvole di zona per gestione zonale del riscaldamento
-
Trasformazione di valvole radiatore da manuali ad automatiche con termostati ambiente
-
Impianti ad anelli con valvole monotubo (serie 455)
FAQ – Domande frequenti
1. Il comando elettrotermico Caleffi 6561 può essere montato su valvole già installate?
Sì, può sostituire comandi manuali sulle valvole compatibili trasformandole in automatiche.
2. Cosa significa “normalmente chiuso”?
Significa che in assenza di tensione la valvola resta chiusa, aprendo solo quando viene alimentata elettricamente.
3. È possibile utilizzare più comandi con lo stesso termostato?
Sì, ma è consigliato valutare l’uso di un relè intermedio per evitare sovraccarichi elettrici e assicurare il corretto funzionamento.
