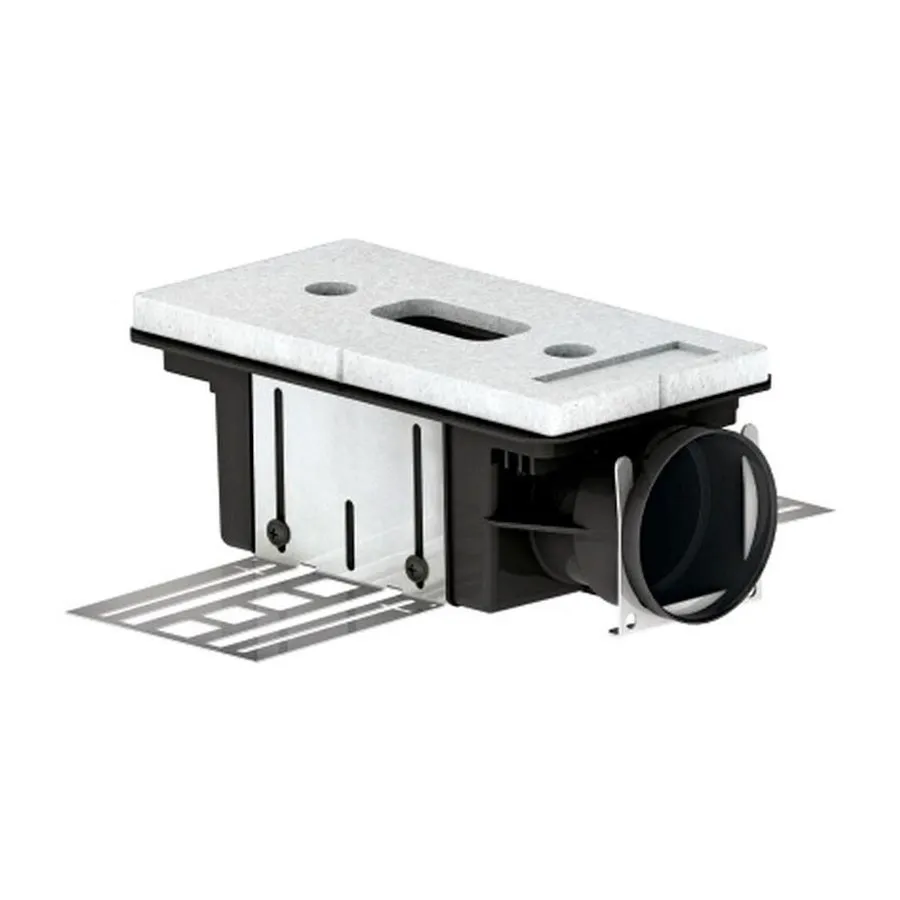

Bocchetta CLD-K per mandata e ripresa con codolo di collegamento e staffa ad U brevettata per innesto del ComfoTube tramite apposito o-ring di tenuta. La bocchetta CLD-K è di materiale sintetico rinforzato, rigido e resistente agli urti, per massimizzare la facilità di installazione evitando deformazioni. La bocchetta consente l'alloggiamento di filtro e griglia di finitura di design.
Caratteristiche
ZGTI-CLD-K, V0219, it, con riserva di modifiche
La bocchetta CLD-K può essere usata per la mandata e per la ripresa dell'aria. Si adatta all'installazione a parete, a soffitto, a controsoffitto e a pavimento (con l'aggiunta del supporto CSBB), sia in strutture in latero-cemento che in legno. Per il fissaggio è possibile utilizzare le staffe a L in dotazione oppure può essere
murata semplicemente lasciando la flangia perimetrale a filo della muratura grezza. La lastra di polistirolo montata sulla bocchetta serve a determinare lo spessore dello strato dell'intonaco mentre la copertura di plastica rigida garantisce la pulizia dell'interno durante il montaggio. Una volta intonacato e rimosso il
polistirolo si possono innestare il filtro e la griglia grazie ai perni di 40 mm.
Istruzioni di installazione
Utilizzabile per l'installazione a parete, soffitto, controsoffitto e pavimento (con supporto CSBB);
Massima flessibilità di installazione: versione attacco su lato corto da 118 mm;
Portata nominale con attacco ComfoTube DN 90: 50 m3/h (v: 3 m/s);
Materiale: ABS rinforzato con fibra di vetro;

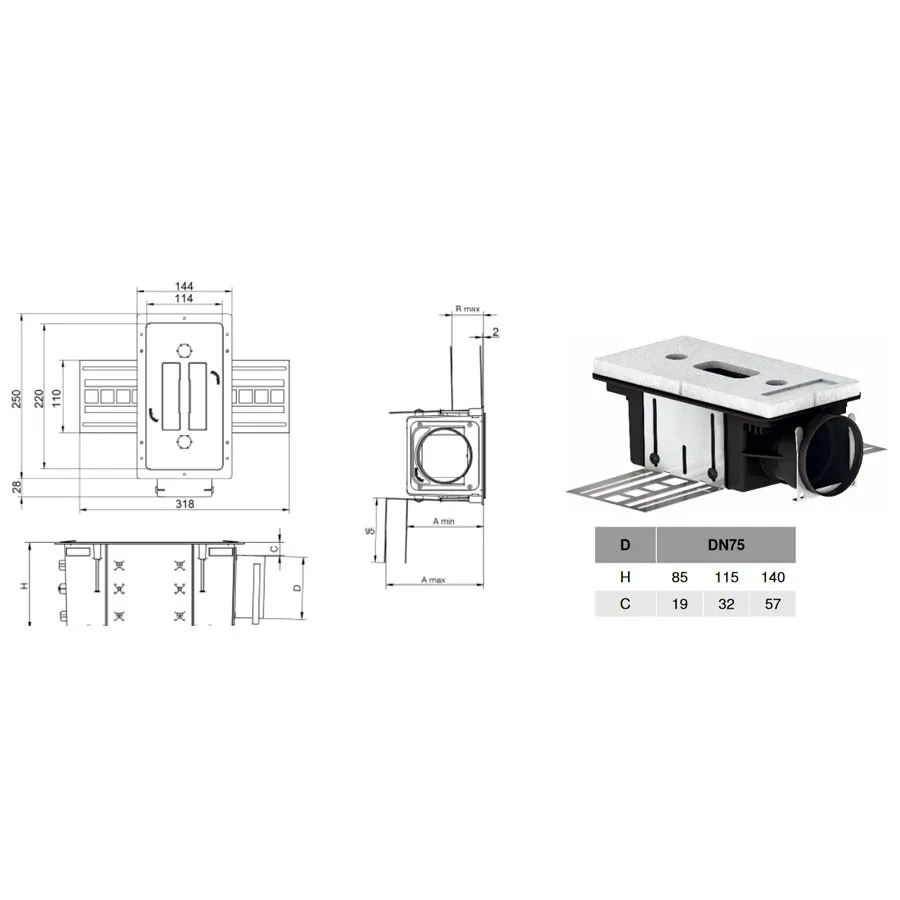

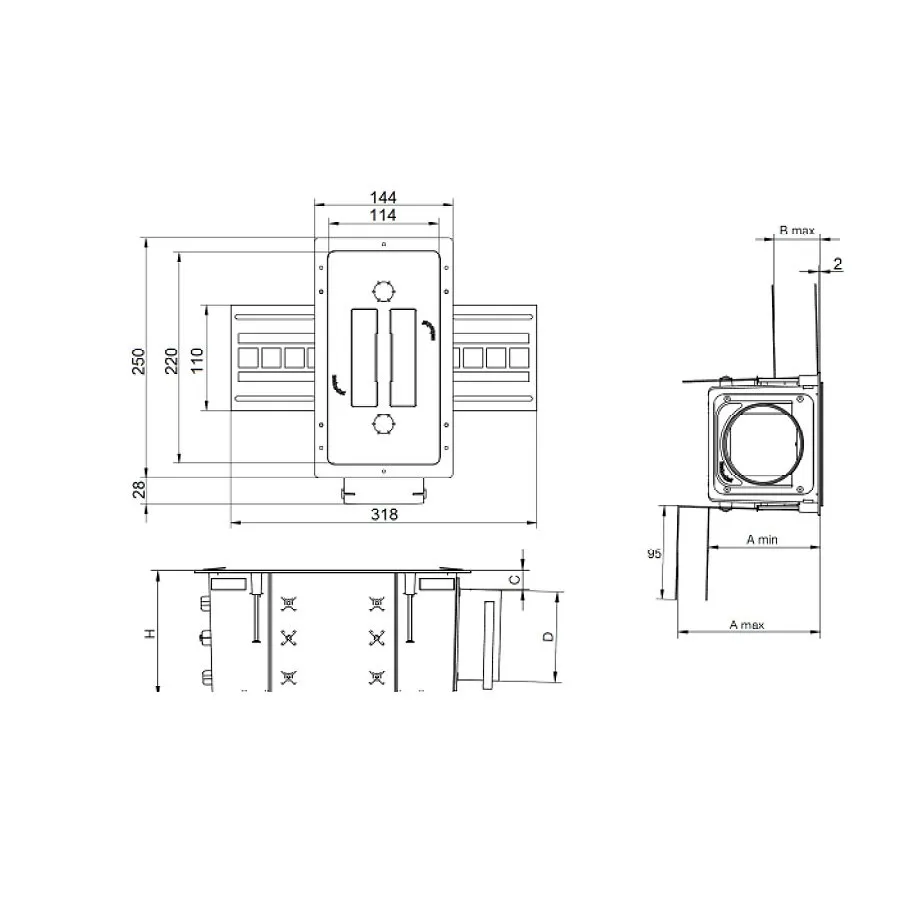

Ingombro ridotto: profondità 85 - 115 - 140 mm; lunghezza 250 mm, larghezza 144 mm;
Possibilità di regolazione della portata tramite ComfoSet (opzionale);
Resistente alla corrosione e adatto all'installazione in ogni tipo di struttura.
Consegna in 2/5 giorni lavorativi
